反擊式破碎機簡介

反擊式破碎機(反擊破碎機)是我公司在吸收國內外的生產技術,結合國內砂石行業具體工礦條件而研制的新一代反擊式破碎機。它采用新型的制造技術,特別的結構設計,加工成品呈立方體,無張力和裂縫,粒形相當好,能破碎進料粒度小于800mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。

反擊破按轉子的個數可分為單轉子和雙轉子反擊破,目前在砂石料生產市場占據著非常重要的地位,我公司生產、銷售的反擊破型號多,規格全,為滿足用戶的特殊要求可進行定制生產。

反擊式破碎機處理物料圖

反擊式破碎機處理物料

產品圖片

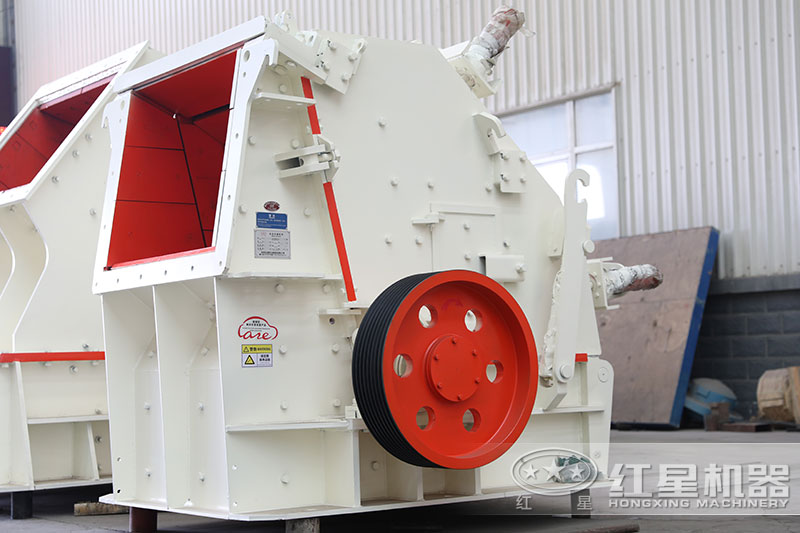

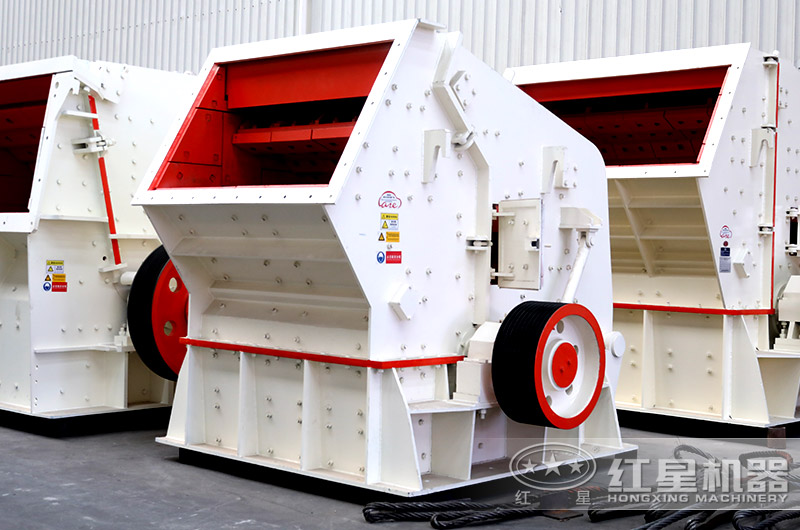

反擊式破碎機

反擊式破碎機車間實拍

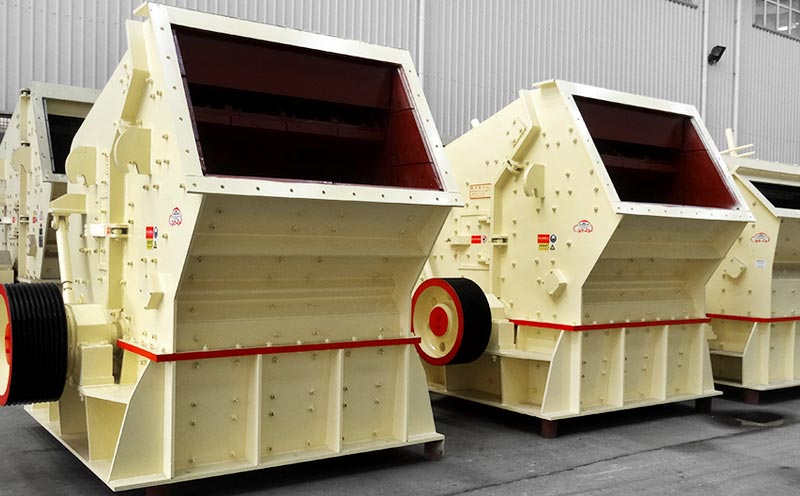

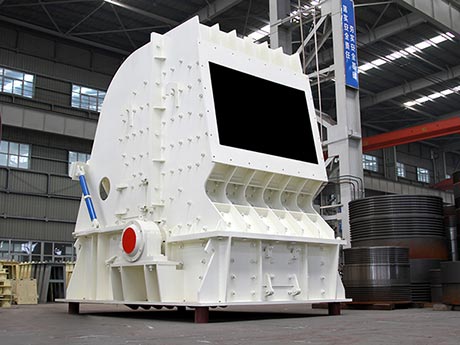

CI系列反擊式破碎機

CI系列反擊式破碎機:破碎效果更突出

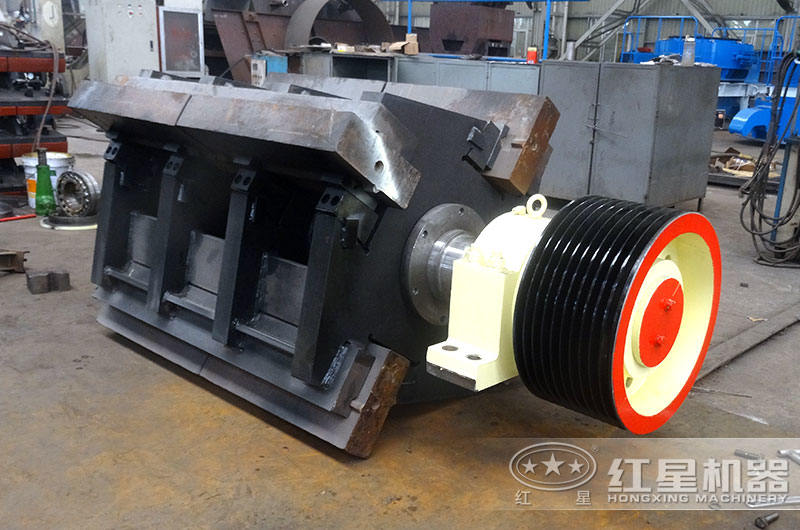

反擊式破碎機內部

反擊式破碎機內部:轉子材質優,故障率低

性能優勢

1、耐磨耐用、運行穩定

反擊板采用強耐磨的材料制造而成,耐磨程度提高了2倍以上,使用壽命長,運行更加安全穩定。

2、故障率低、電耗量少

故障率比較低,運行過程中幾乎不會出現振動、停機等各種故障,電耗量少,總成本大概可減少5萬元。

3、處理量大、作業效率高

對物料的處理量比較大,產量及破碎效率非常高,是目前市場上有名的兼顧效率高及大產量的設備。

4、環保性好、溢出粉塵少

密封裝置設計合理,配置了防塵器及消音器,粉塵量少,噪音量低,環保性更好,有效改善作業環境。

反擊式破碎機性能優勢

作業現場圖

作業中反擊破一般應用于顎破的后面,主要是對石料進行中、細碎加工,下面是三個不同地區反擊破作業現場,想要參觀的客戶,可與公司聯系,我們會根據您的實際需要,為您安排就近的客戶現場。

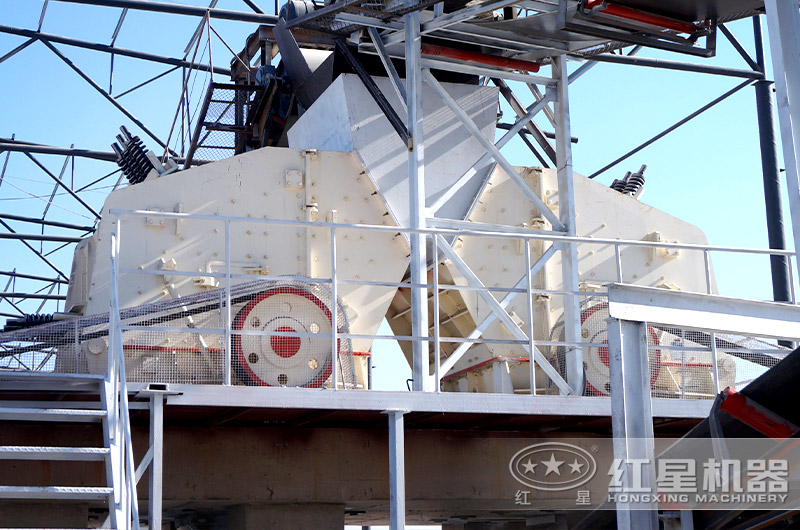

河北大型石料廠正在作業的反擊式破碎機

河北大型石料廠正在作業的反擊式破碎機

石料破碎生產現場

山西呂梁反擊破構成的石料生產線

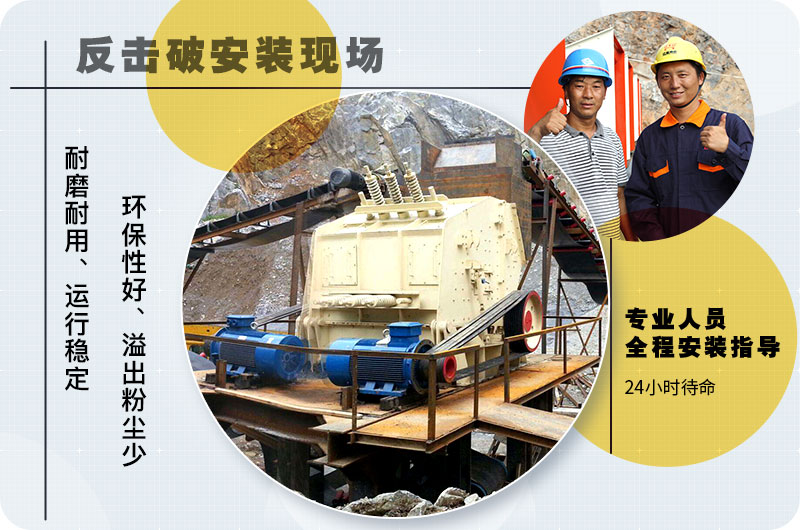

反擊式破碎機安裝現場

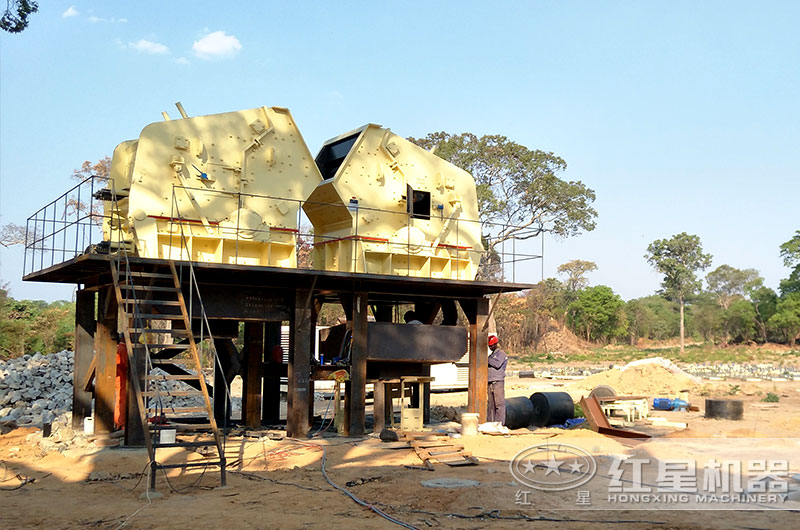

肯尼亞反擊式破碎機安裝現場

工作原理

反擊式破碎機工作時,轉子高速旋轉,物料由礦口經過篩板與細粒分離后,大塊通過鏈幕進入破碎腔,受到錘頭沖擊,遭到破碎,并以很大的速度拋向反擊板再次破碎,然后又從反擊板彈回錘頭打機去,重復以上過程。物料在錘頭與反擊板之間往返中,經多次沖擊、碰撞,沿解理面破碎成小塊。當物料粒度小于錘頭與反擊板間的間隙時,則進入下一個破碎腔,再經過反復破碎,直到合格粒度時,便從集體下部排除。

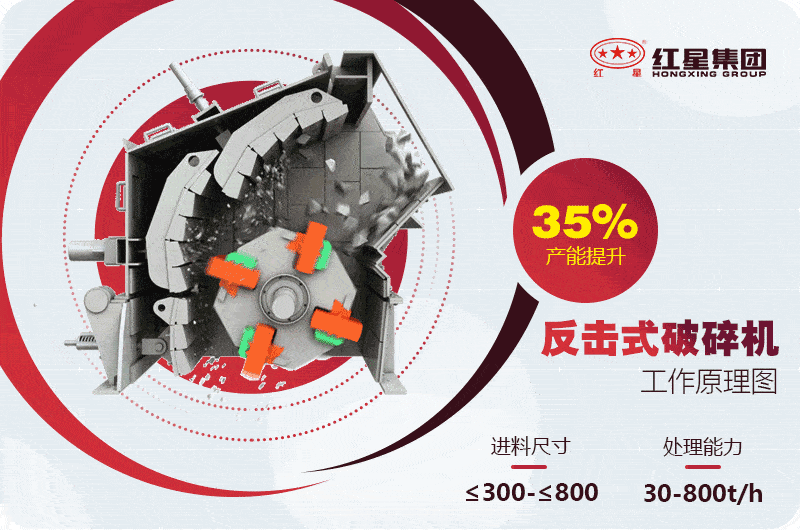

反擊式破碎機工作原理動態圖

反擊式破碎機工作原理動態圖

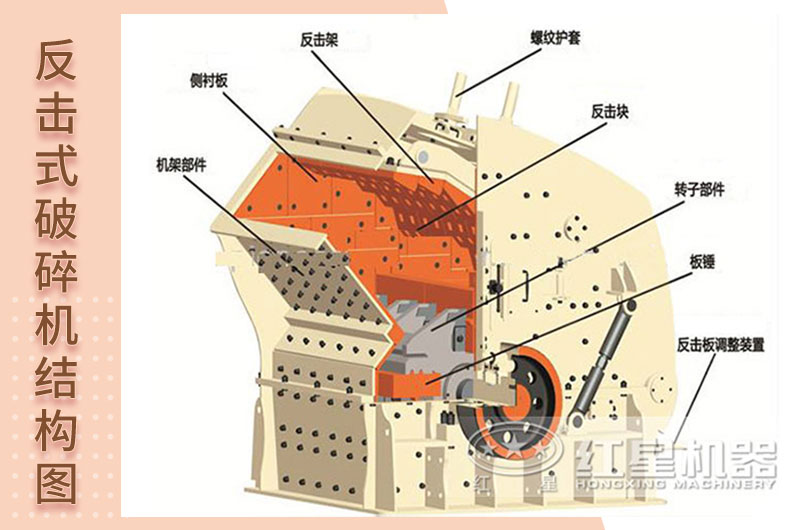

組成結構

整機主要由反擊架、側襯板、反擊塊、轉子部件、反擊板調節裝置、螺紋護套等部件組成,機殼材質為復合鋼,機殼內部裝有耐磨襯板,板錘由高強度螺栓緊固,設備的選材嚴格,工藝嚴謹,作業中的損耗小,整機的使用壽命長。

結構

紅星反擊破價格

低價反擊式破碎機是很多消費者一直追求的,在保證質量的同時,還能買到低價、實惠的設備用戶當然喜歡,很多用戶選設備都到河南的紅星機器,為啥,這里來聽聽用戶怎么說:

1、湖北的湯先生“紅星的服務好,設備質量有保證,而且價格還實惠,比較信賴它,公司已經在紅星訂購三次設備了?!?

2、山東的董先生“在選設備時,在朋友推薦下來了紅星,廠家不但免費為公司制定了選購方案,而且對于公司選購的設備進行了優惠報價,并上門對設備進行了安裝、調試,很欣慰選擇了紅星。”

紅星廠家的反擊式破碎機雖然價格實惠,但價格并不是固定的,設備的型號、市場等因素都會影響其報價,想了解不同規格型號的反擊式破碎機優惠報價,歡迎隨時詳情咨詢。

紅星客服人員

紅星專業人員在線提供準確報價

紅星規模、實力體現

紅星廠家成立30余年,規模大、實力強(在國內擁有多家分廠),擁有現代化、正規的生產車間,為廣大用戶提供的設備型號多、質量可靠,紅星廠家生產的生產的設備在國內和國外均有較大的市場,且深受消費者的青睞,了解完價格,如果您覺得可以的話,公司設備是有現貨的,您可到廠參觀、考察一下,我們隨時歡迎您的到來。

客戶參觀反擊破車間

客戶參觀反擊破車間

技術參數

  • 反擊式破碎機
  • CI系列反擊式破碎機
  • HD德版反擊式破碎機
型號 規格
(mm)
進料口尺寸
(mm)
最大進料粒度
(mm)
處理能力
(t/h)
電機功率
(kw)
外形尺寸
(長×寬×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009

二級和三級反擊式破碎機技術參數

型號 最大給料粒度
(mm)
電機功率
(kw)
處理能力
(t/h)
外形尺寸
長 ×寬 ×高
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1521 350 2×(200-250) 200-600 3450×3620×2770

初級反擊破碎機參數

型號 最大給料粒度
(mm)
電機功率
(kw)
處理能力
(t/h)
外形尺寸
長 ×寬 ×高
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 轉子尺寸 最大進料粒度 處理能力(t/h) 電機功率 外形尺寸(長×寬×高)(mm) 重量
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
